Çelik Profil Bileşenler için Parametrik Allplan Eklentisi
Çelik konstrüksiyon – Bağlantılar – Profilli Levhalar – Sandviç Paneller
Allplan Eklenti Profil Bileşenleri V2, versiyon 2021 – 2024 için
ALLPLAN’DE PARAMETRİK ÇELİK PLANLAMASI
Allplan Eklenti Profil Bileşenleri V2, versiyon 2021 – 2024 için
Bu Allplan eklentisinin fonksiyonları, mevcut temel fonksiyonların çok ötesindedir.
Genel planlar, endüstriyel modeller, etkileyici kirişler için parametrik çözüm.
Tüm parametrelerin basit bir şekilde değiştirilmesine büyük önem veriyoruz.
Profil tipleri, çelik ağırlıkları, yüzeyler vb. Özellikler istenildiği zaman etiketlenebilir ve değerlendirilebilir.
Tüm bunların sorunsuz ve sezgisel kullanımla birleştiğini düşünün.
İşlevsel genel bakış
Profil Bileşenleri
Profilbauteile
Profil Bileşeni Oluştur
Profilbauteil erzeugen
Profil Sacı Oluştur
Profilblech erzeugen

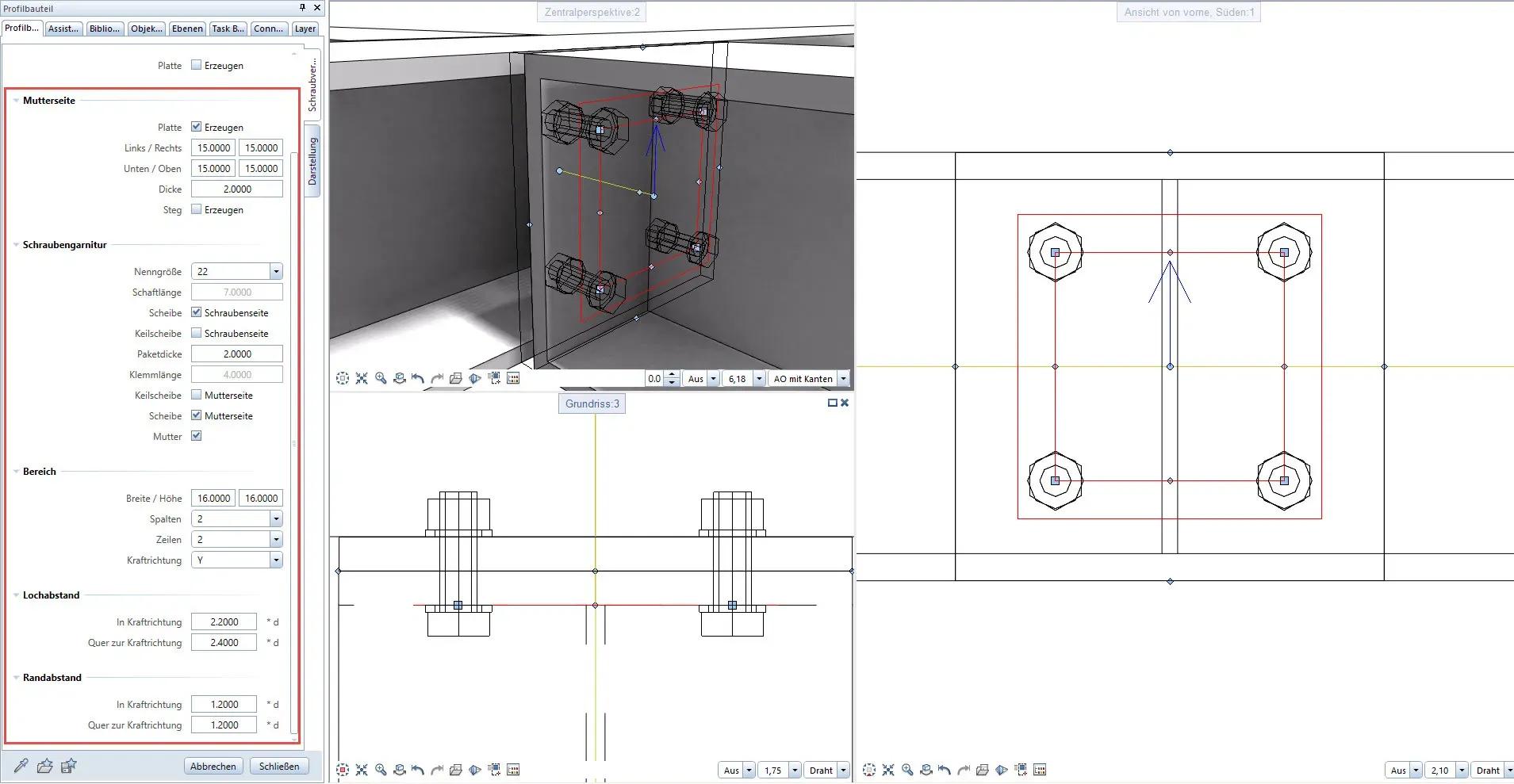

Vida Bağlantısı Oluştur
Schraubverbindung erzeugen

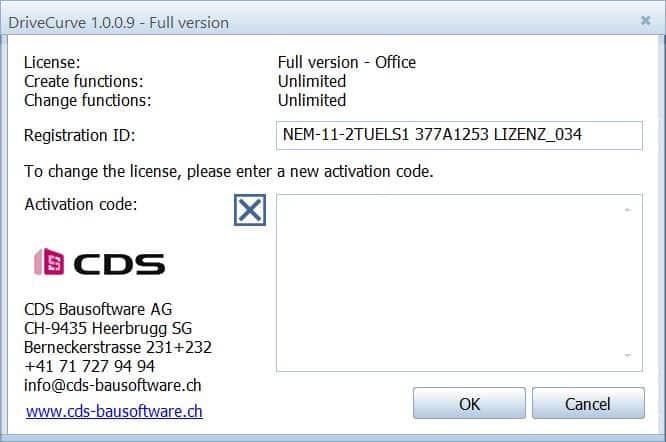

Lisansı Göster
Lizenz anzeigen
Profil Bileşenlerini Değiştir
Profilbauteile ändern
Profil Bileşen Noktalarını Değiştir
Profilbauteil-Punkte modifizieren
Lisansı Göster
Lizenz anzeigen
Video Genel Bakış
GENEL BAKIŞ V1
12 dakika içinde keşfedin.
GENEL BAKIŞ V2
10 dakika içinde keşfedin.
GENEL BAKIŞ V2
14 dakika içinde yeni ‘Profil bileşenlerine dönüştür’ işlevine ilişkin ilk bilgileri edineceksiniz
Allplan’da basit ve verimli çelik yapı planlaması
Basit parametrik profil bileşenleri, 3B çelik yapı planlamanızı LOD 350’ye kadar kolaylaştırır.
ÖZELLİKLER
Profil bileşenleri
- Dinamik profil tiplerine sahip profil veri tabanı
- 16.900’den fazla profil (I, U, Z, T, L, yuvarlak ve dikdörtgen profiller)
- Yerel ve uluslararası profiller (ör. HEA, IPE, UNP, ROR, FLA, HEBT ,.)

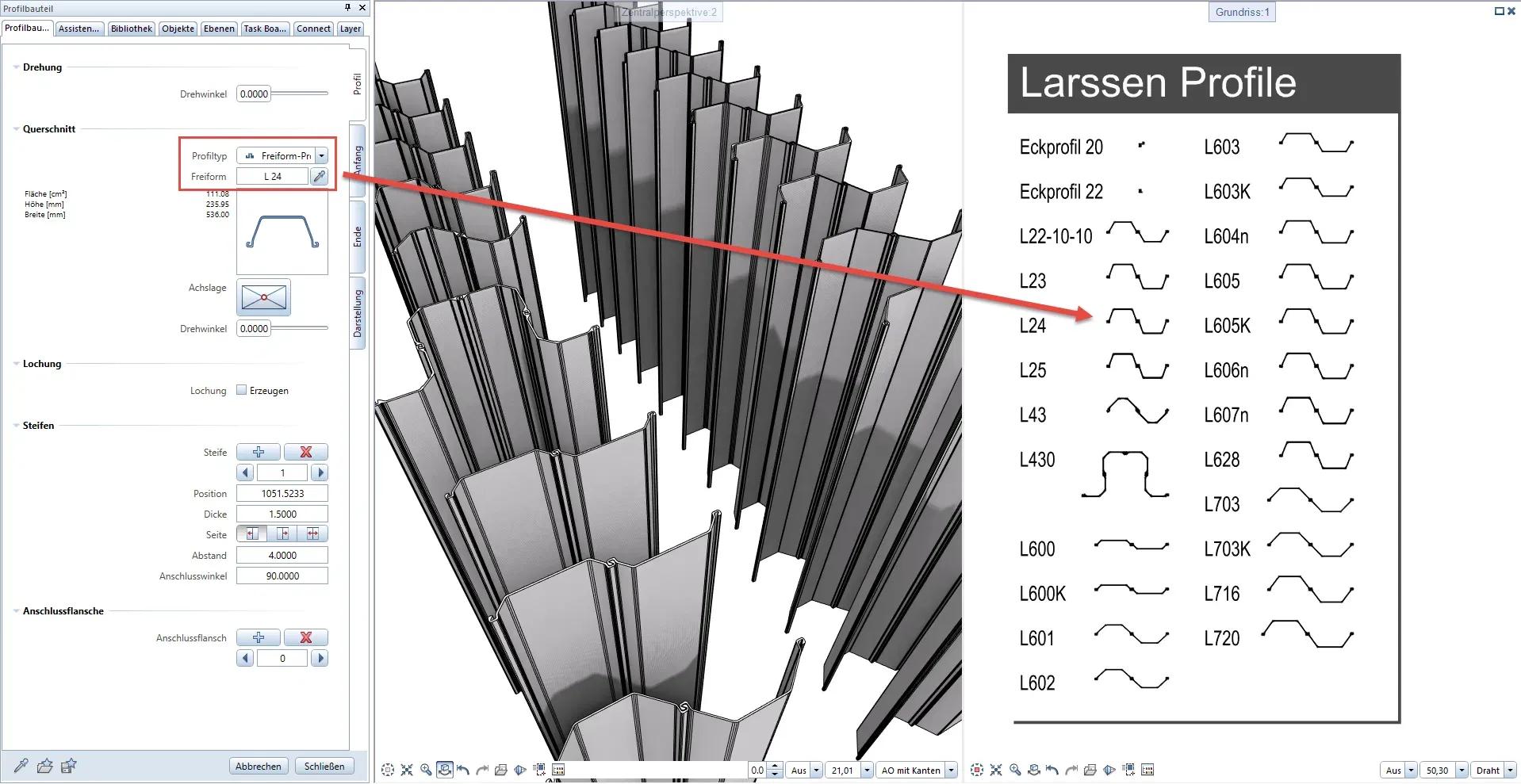

- Herhangi bir serbest formda profiller (örn. Larssen ve soğuk şekillendirilmiş enine kesitler)
- Profil dönüşü dahil boşlukta herhangi bir yön
- Dikdörtgen, N köşeli ve yuvarlak delikli
- Yatay ve dikey yönde serbest girintiler

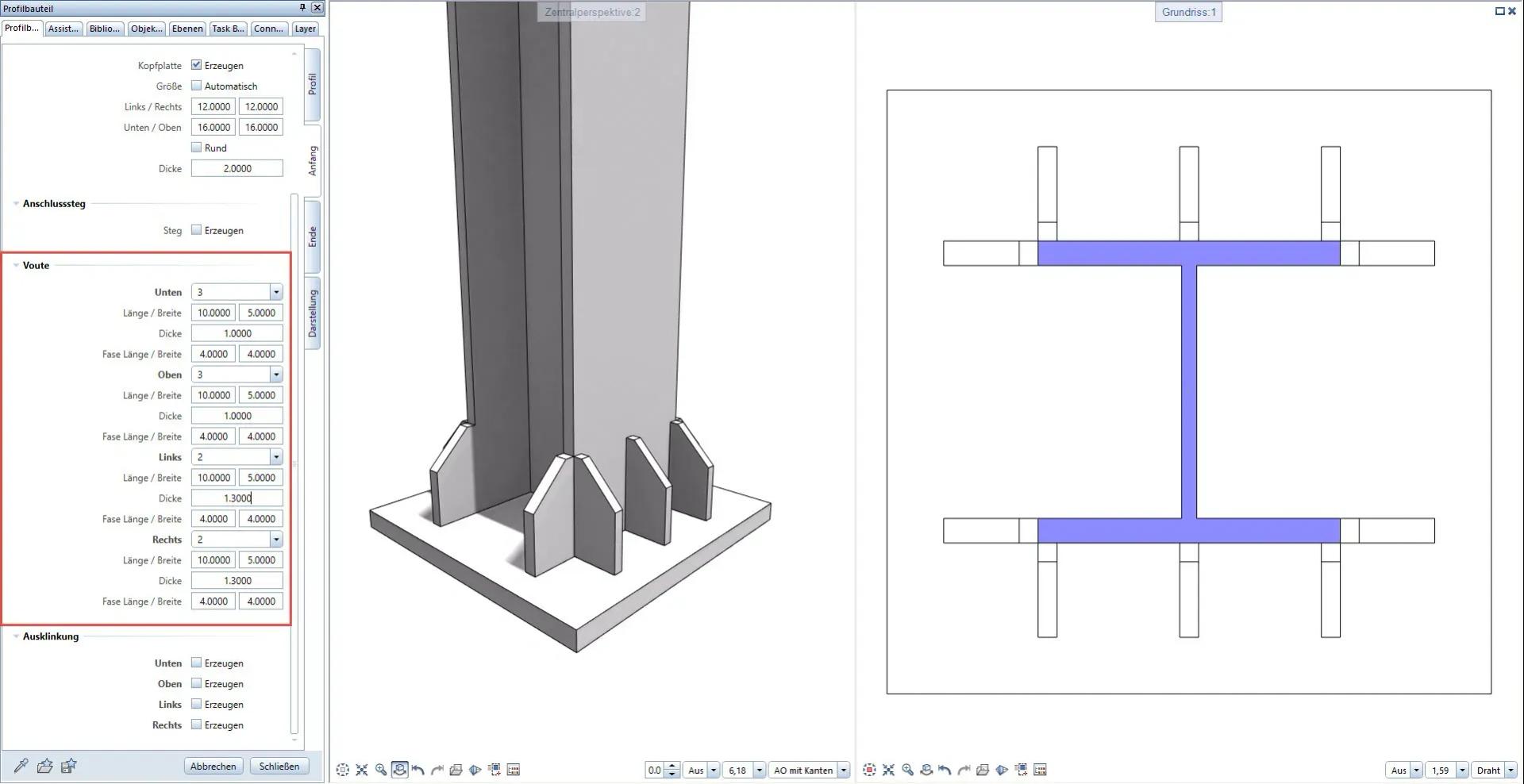

- Takviyeler ve bağlantı flanşları
- Gerdirme kelepçeli veya kelepçeli sıkıştırma elemanı

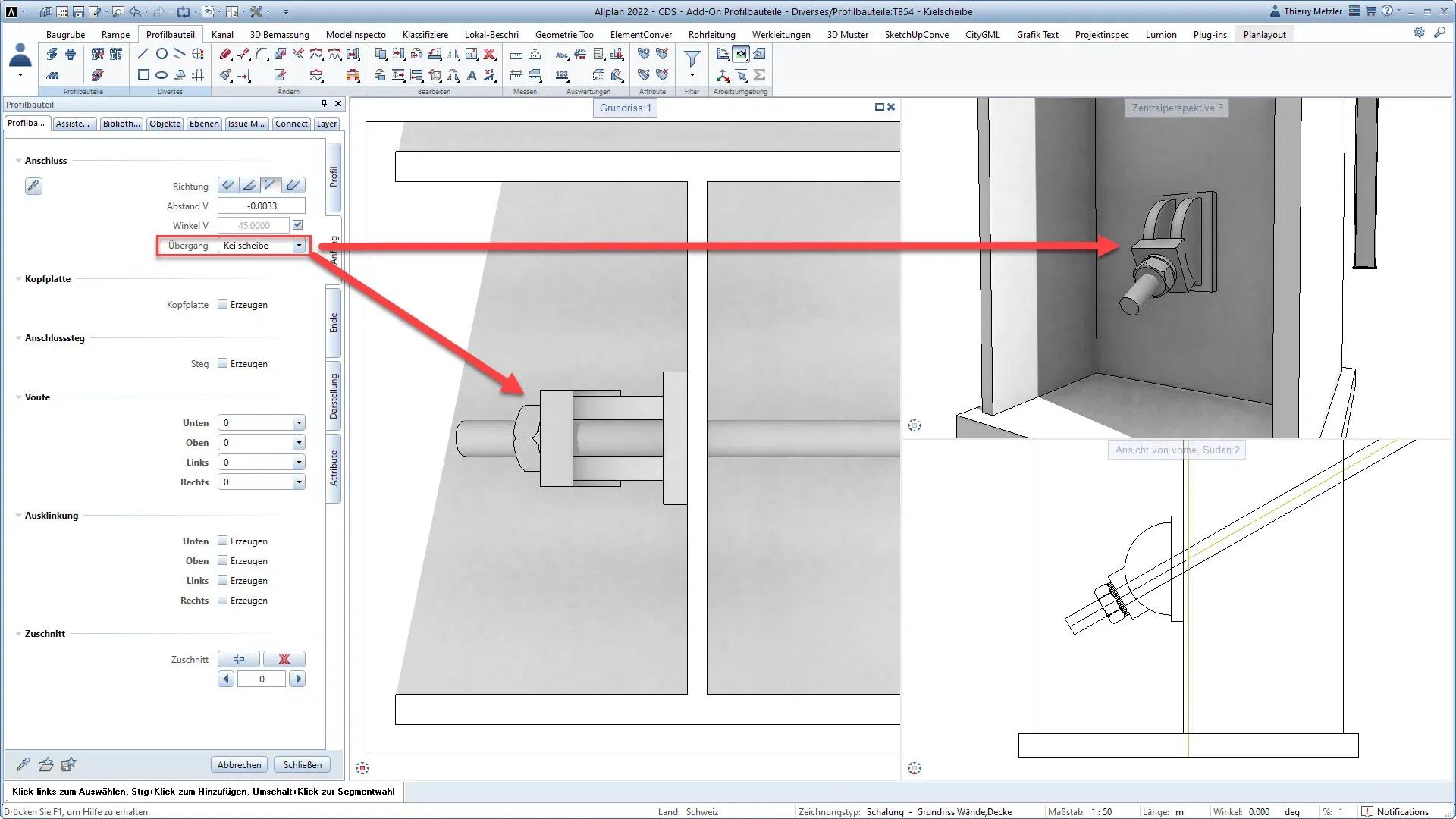

- Vidalı geçişler baş veya çatal manşon
- Serbest açılı bağlantılar , yatay ve / veya dikey Kirişlerden ve 3 boyutlu elemanlardan bağlantı açılarının benimsenmesi

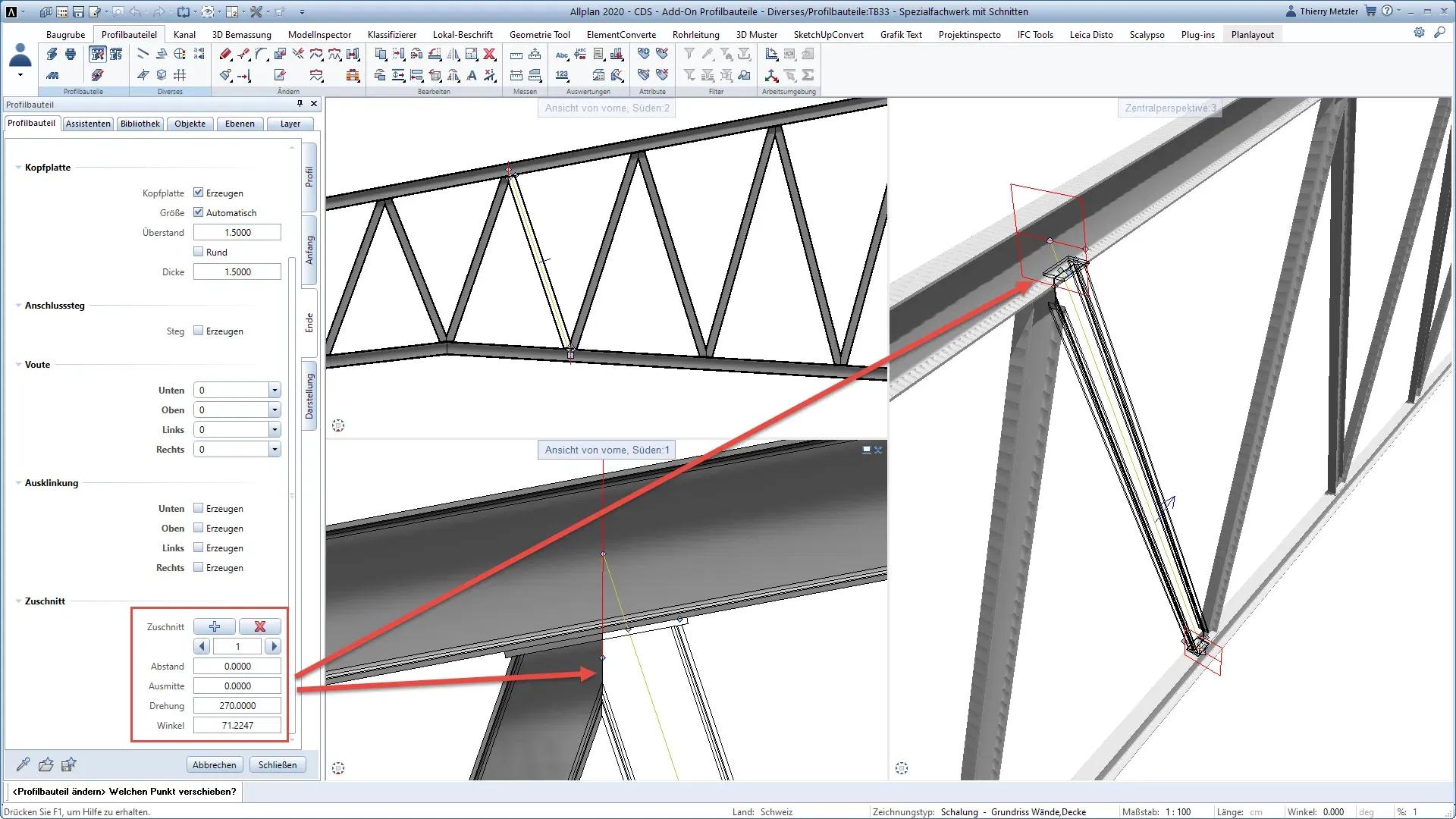

- Profilin başında ve sonunda herhangi bir kesim
- Sistem eksenindeki bağlantılar için mesafe
- Bağlantı ağları, sırtlar ve çentikler
- Genel bir 3 boyutlu gövde olarak isteğe bağlı açısal / yuvarlak gösterimi

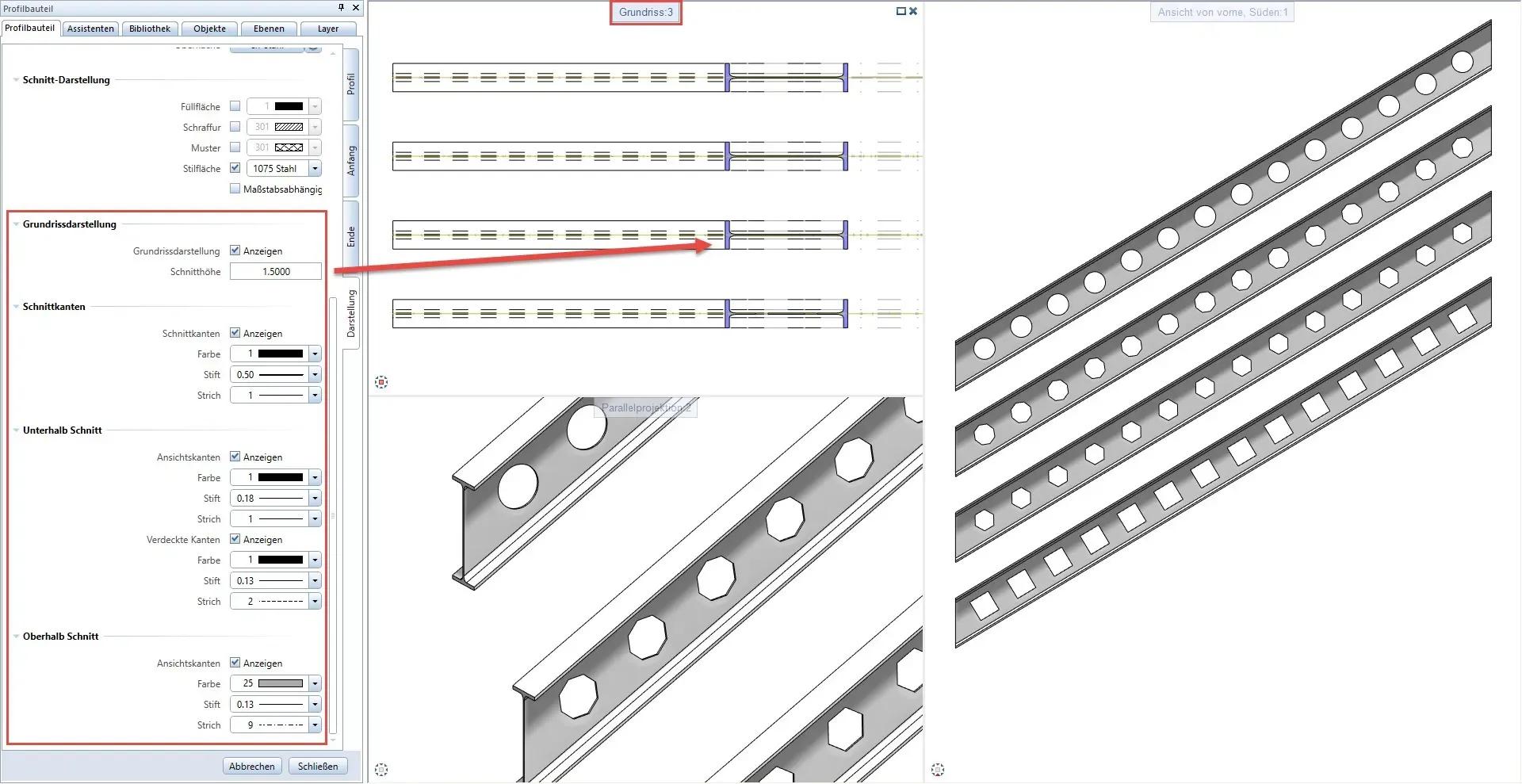

- Hacim gövdeleri kullanılarak kat planı gösterimi (kesik kenarlar, görünür kenarlar, vb.)

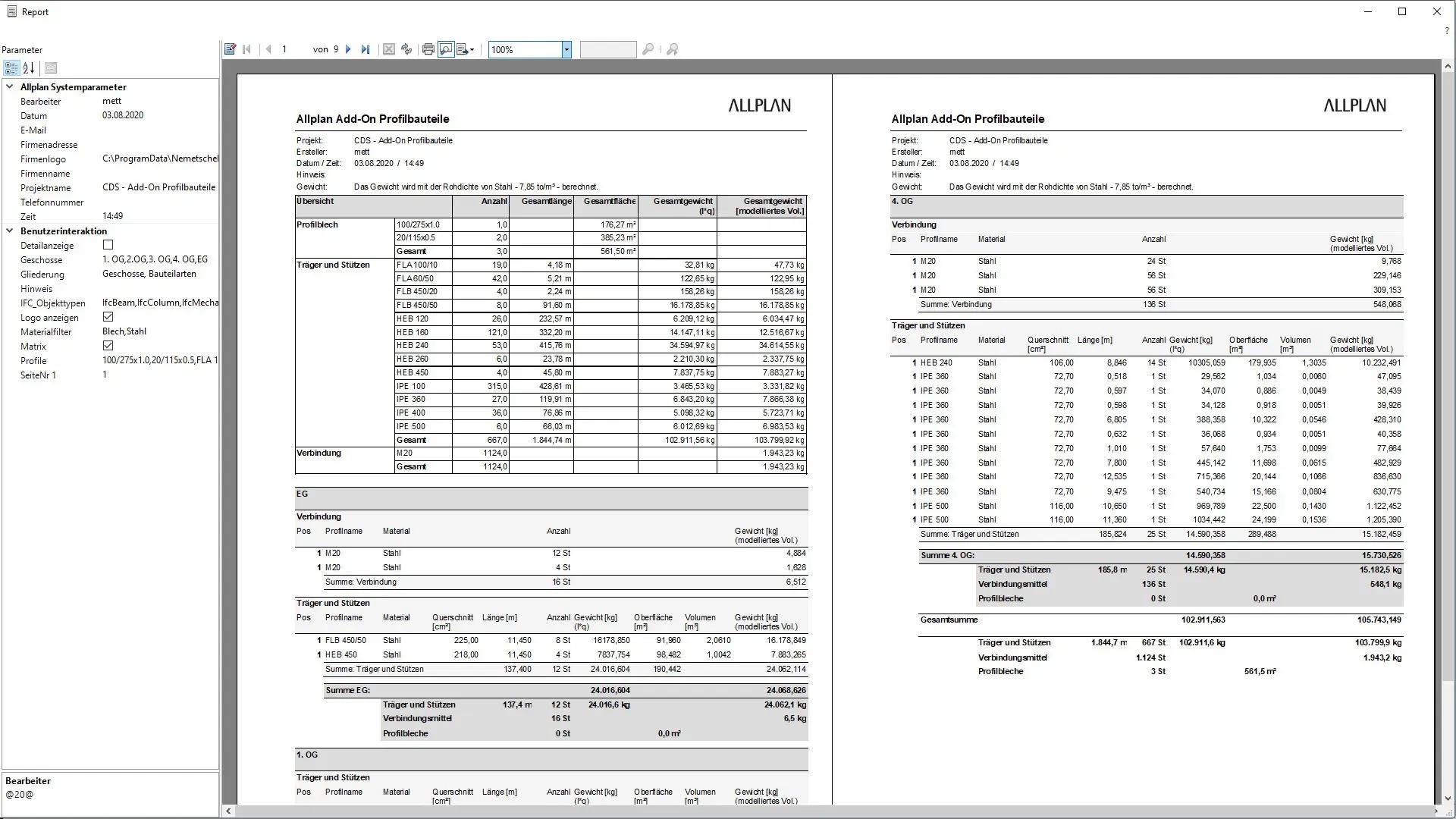

- Hacim, ağırlık, yüzey, profil türü, uzunluğu vb.
3B BIM planlaması için tasarlandı
Profil bileşenleri eklentisi çok şey yapabilir, ancak her şeyi yapamaz.
Statik hesaplamalar ve çelik konstrüksiyon iş planlarının otomatik olarak oluşturulması kapsama dahil değildir.
Video Galerisi
Sütunlar ve Kirişler - Bağlantılar - Profil Sacları - Sandviç Paneller
Stahlbau - Verbindungen - Profilbleche - Sandwichelemente
Sütunlar ve Kirişler Temel Fonksiyonlar
Stützen und Träger Basisfunktionen
Sütunlar ve Kirişler Değerlendirme
Stützen und Träger Auswertung
Freie Profilequerschnitte
Freie Profilequerschnitte

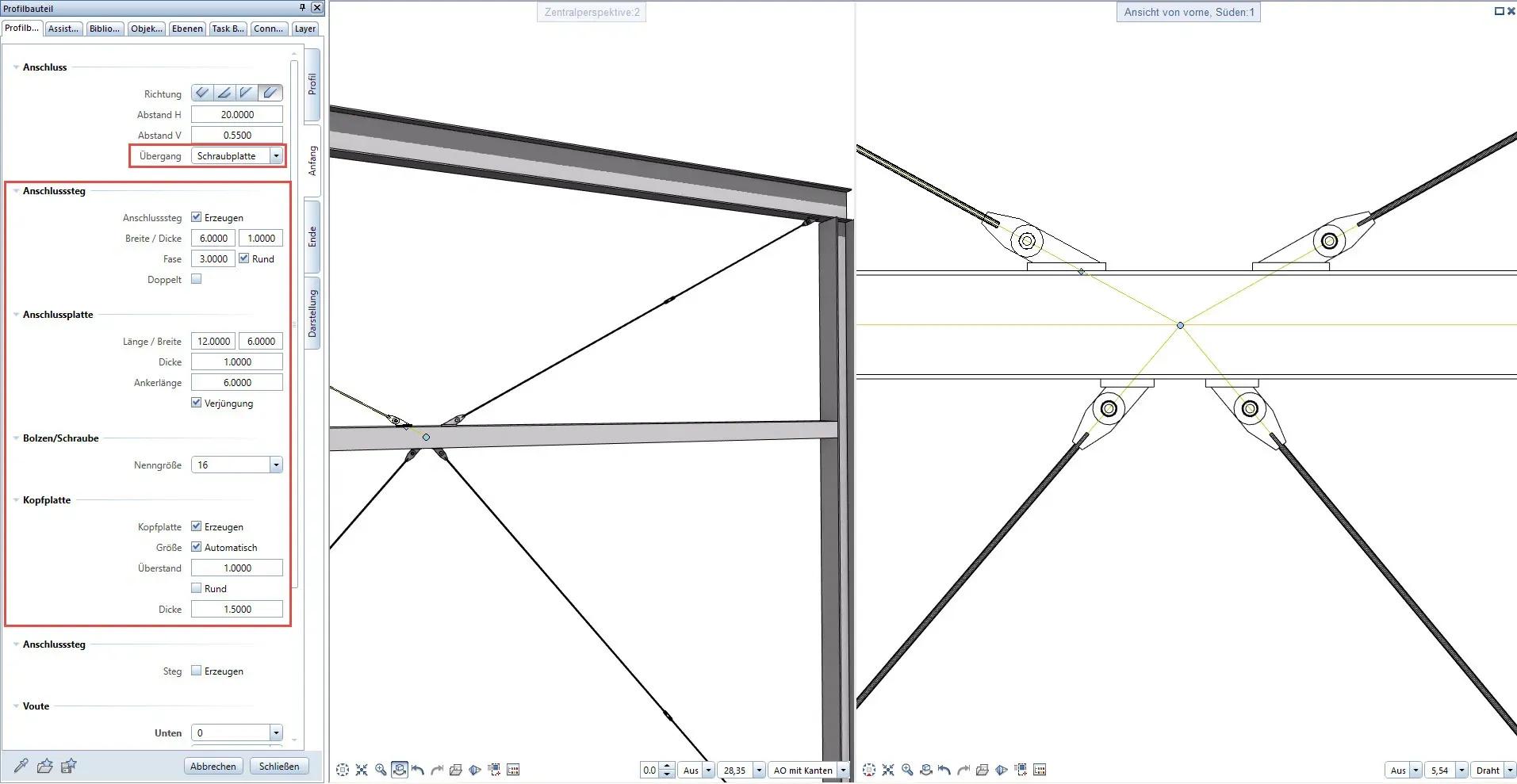

Bağlantı Flanşları ve Gergi Çubukları
Anschlussflansche und Zugstäbe
Girintili Sütunlar ve Kirişler
Stützen und Träger mit Aussparungen
Vida Bağlantıları
Schraubverbindungen

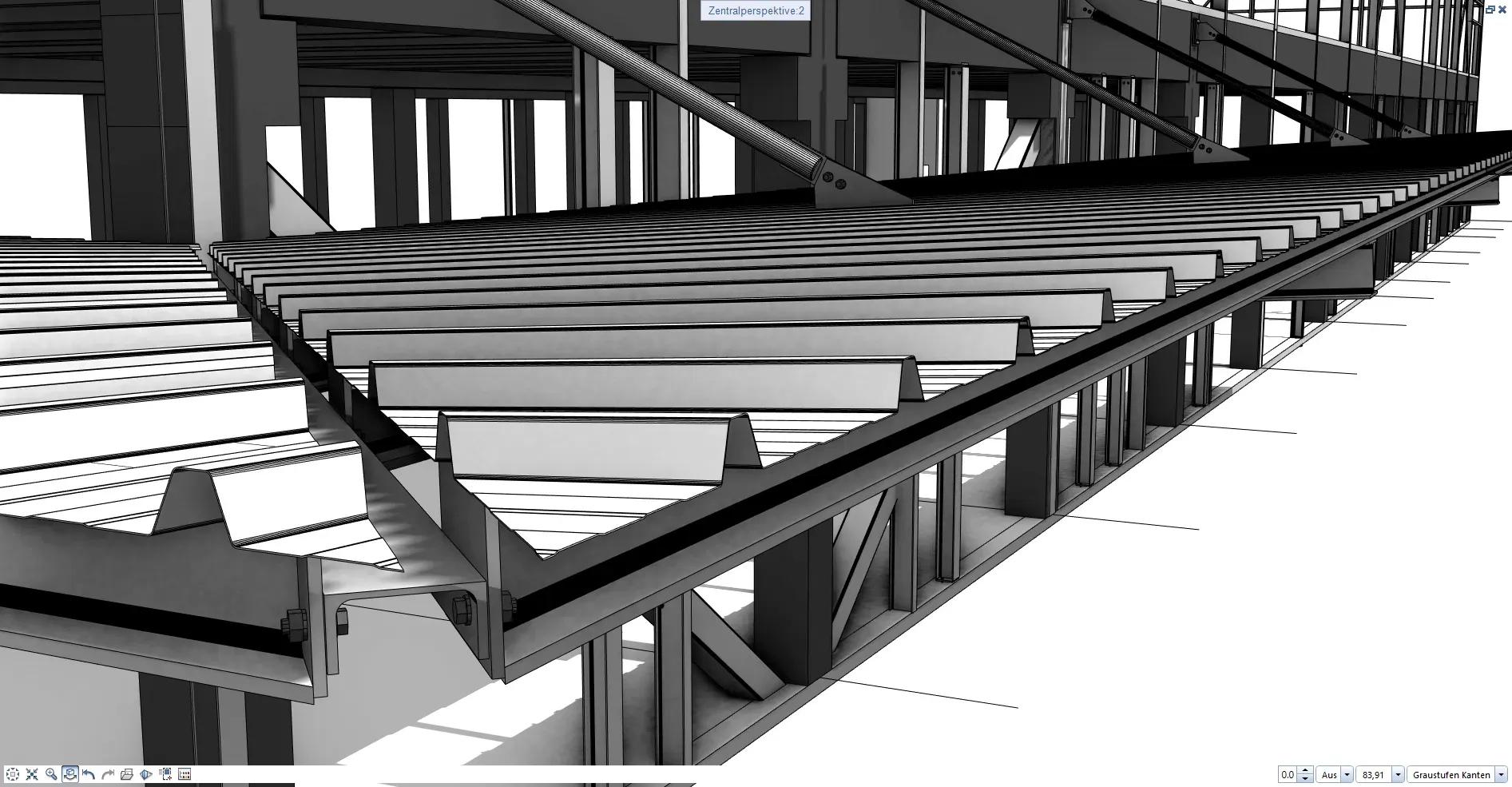

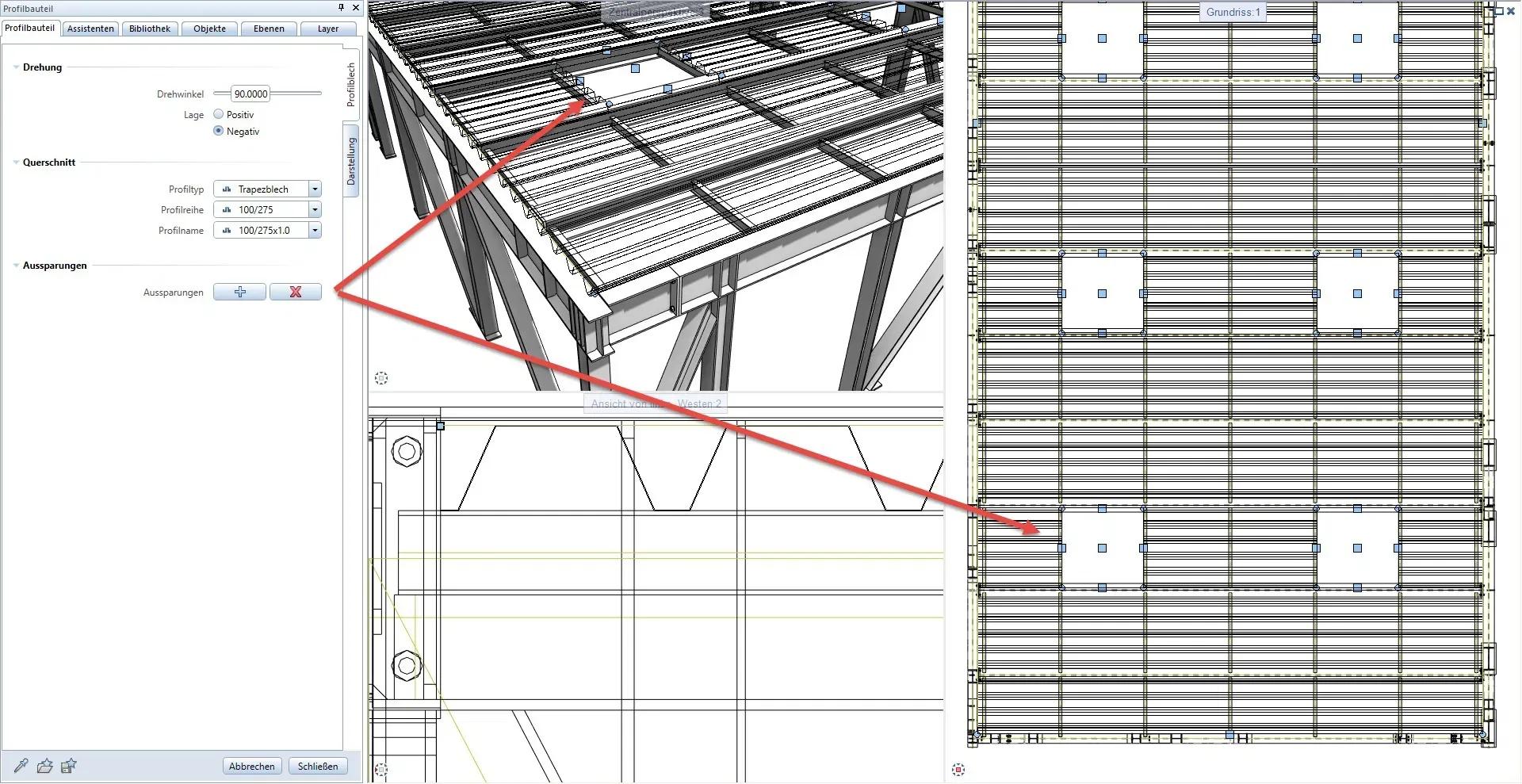

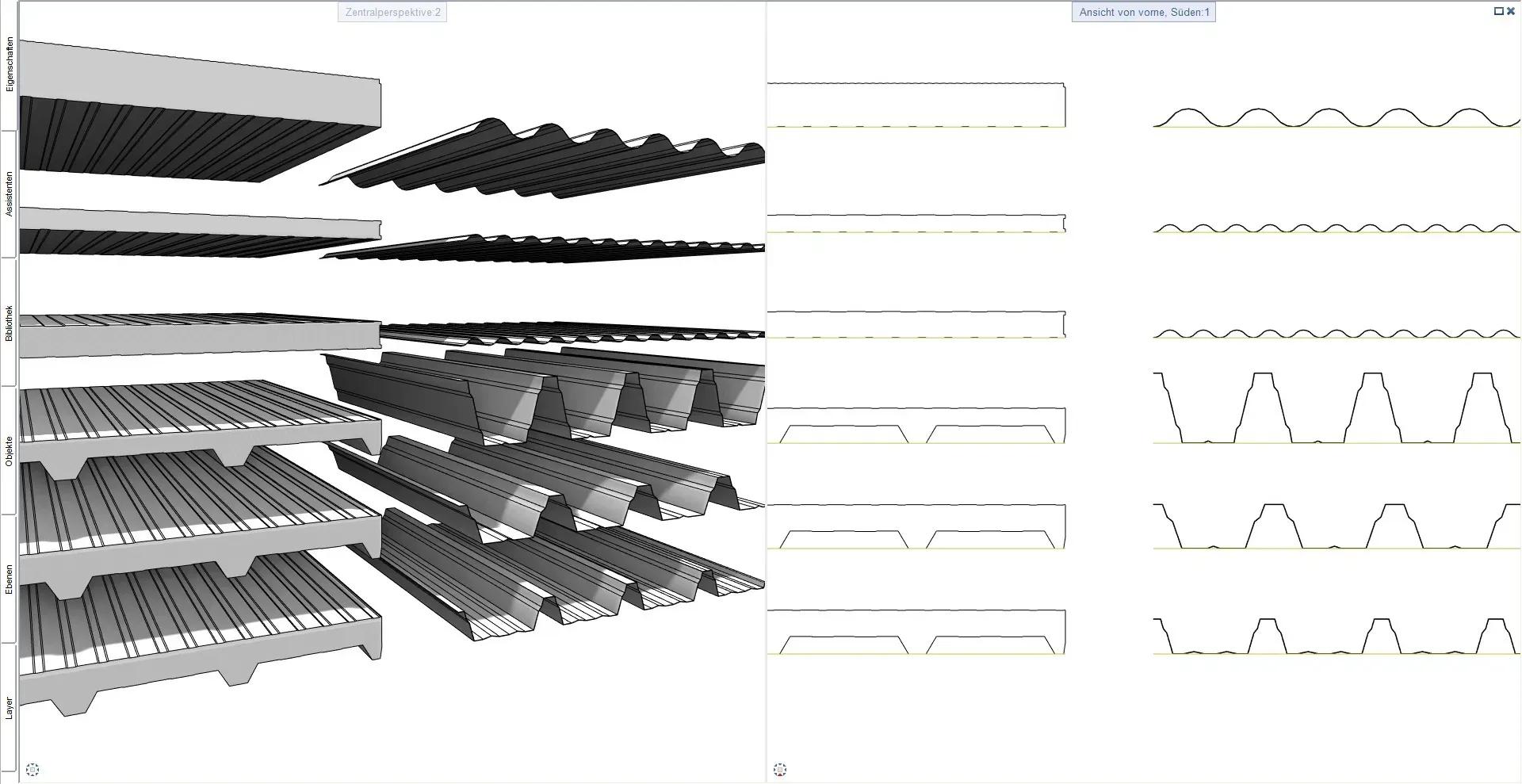

Trapez Saclar ve Çatı Panelleri
Trapezbleche und Dachpaneelen
Genel Nesne Raporu
Report Gesamtobjekt

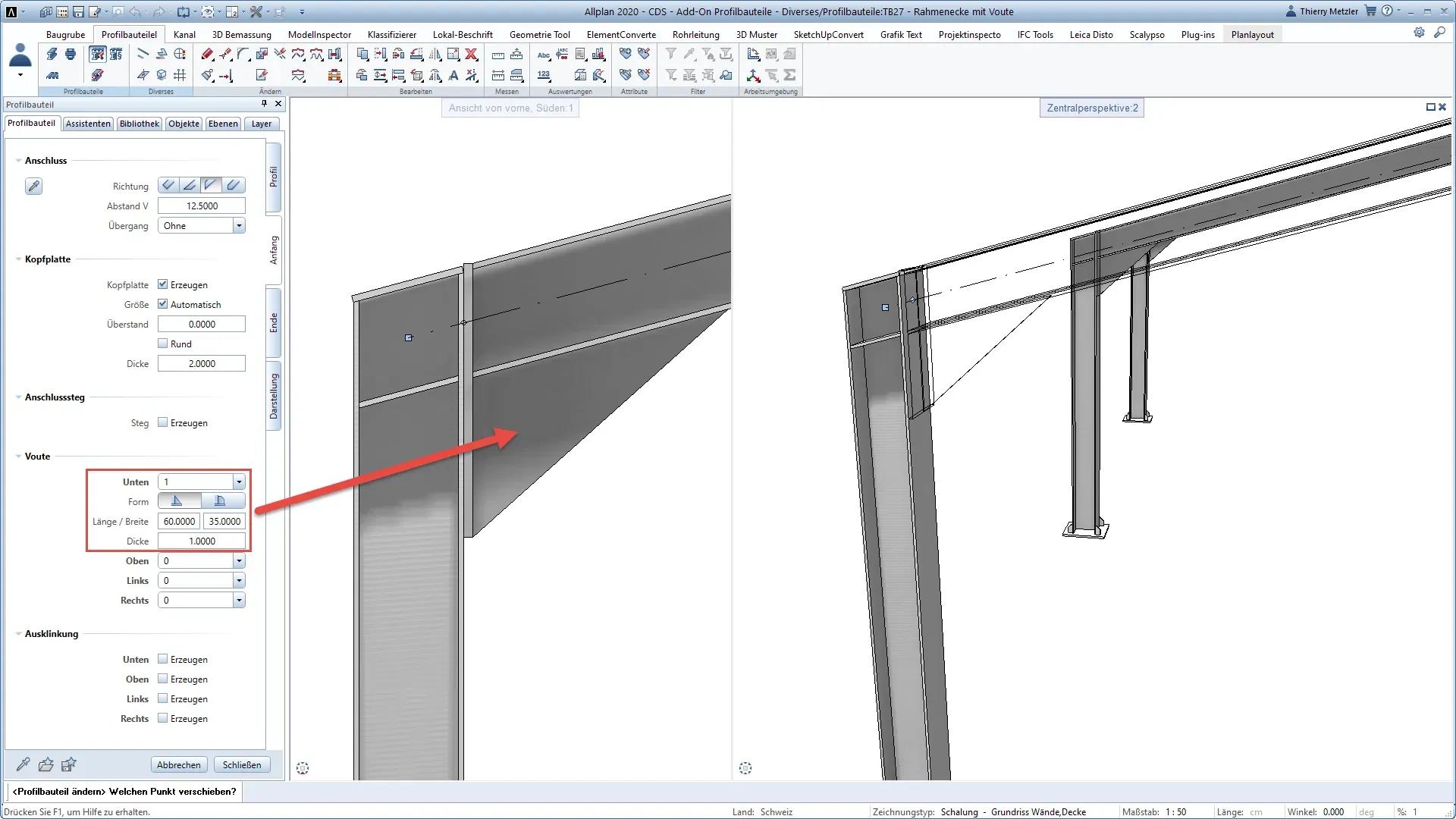

Çerçeve Köşesi
Rahmenecke
Rahmenecke mit 3eck-Voute
Rahmenecke mit 3eck-Voute

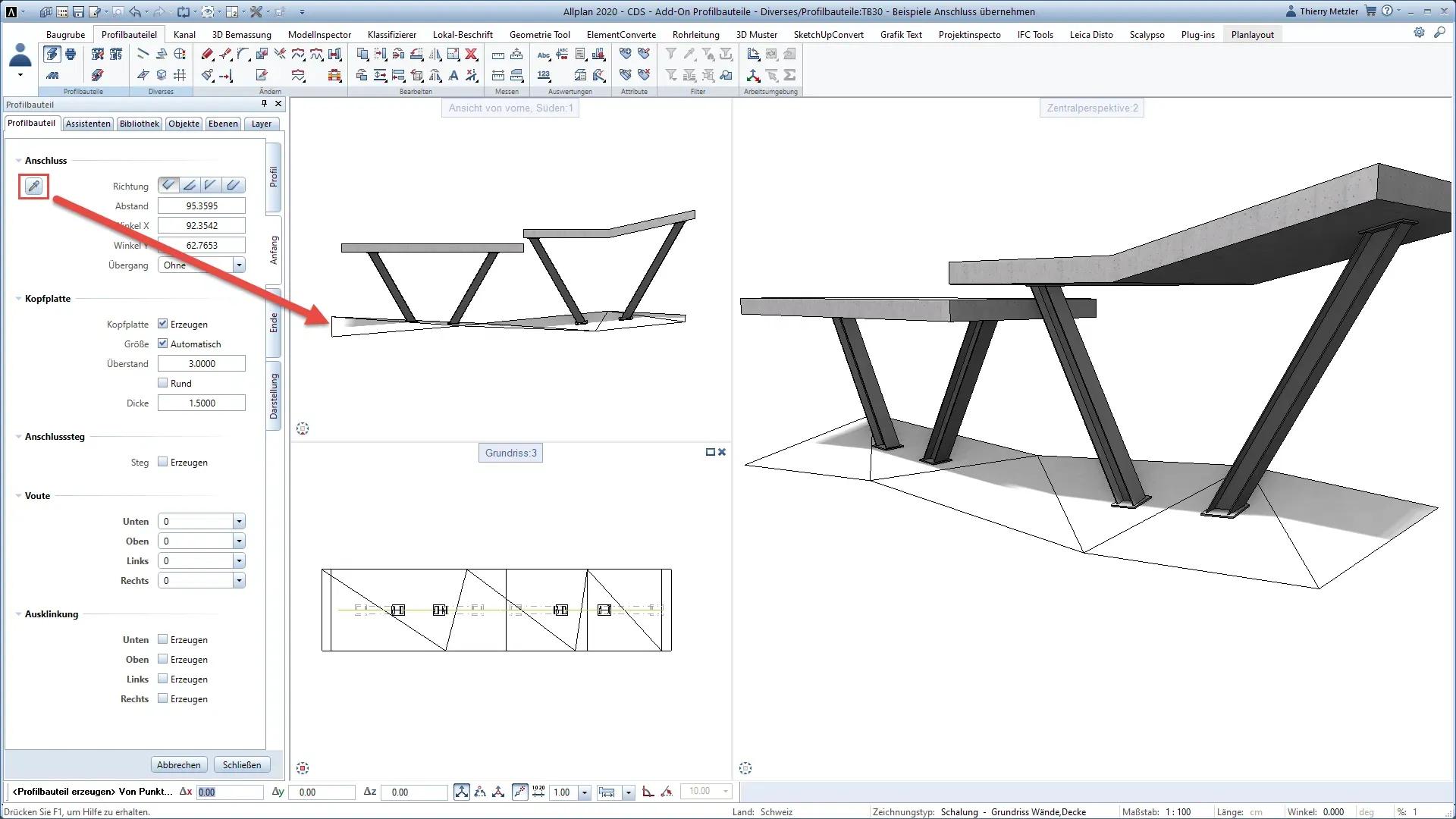

Bağlantıyı Devral
Anschluss übernehmen
İşleme İçin Kesitler
Schnitte für die Bearbeitung
Kesimli Sütunlar ve Kirişler
Stützen und Träger mit Zuschnitt
Malzemeler
Materialien
Arcelor Mittal Palplanş Duvarları
Arcelor Mittal Spundwände

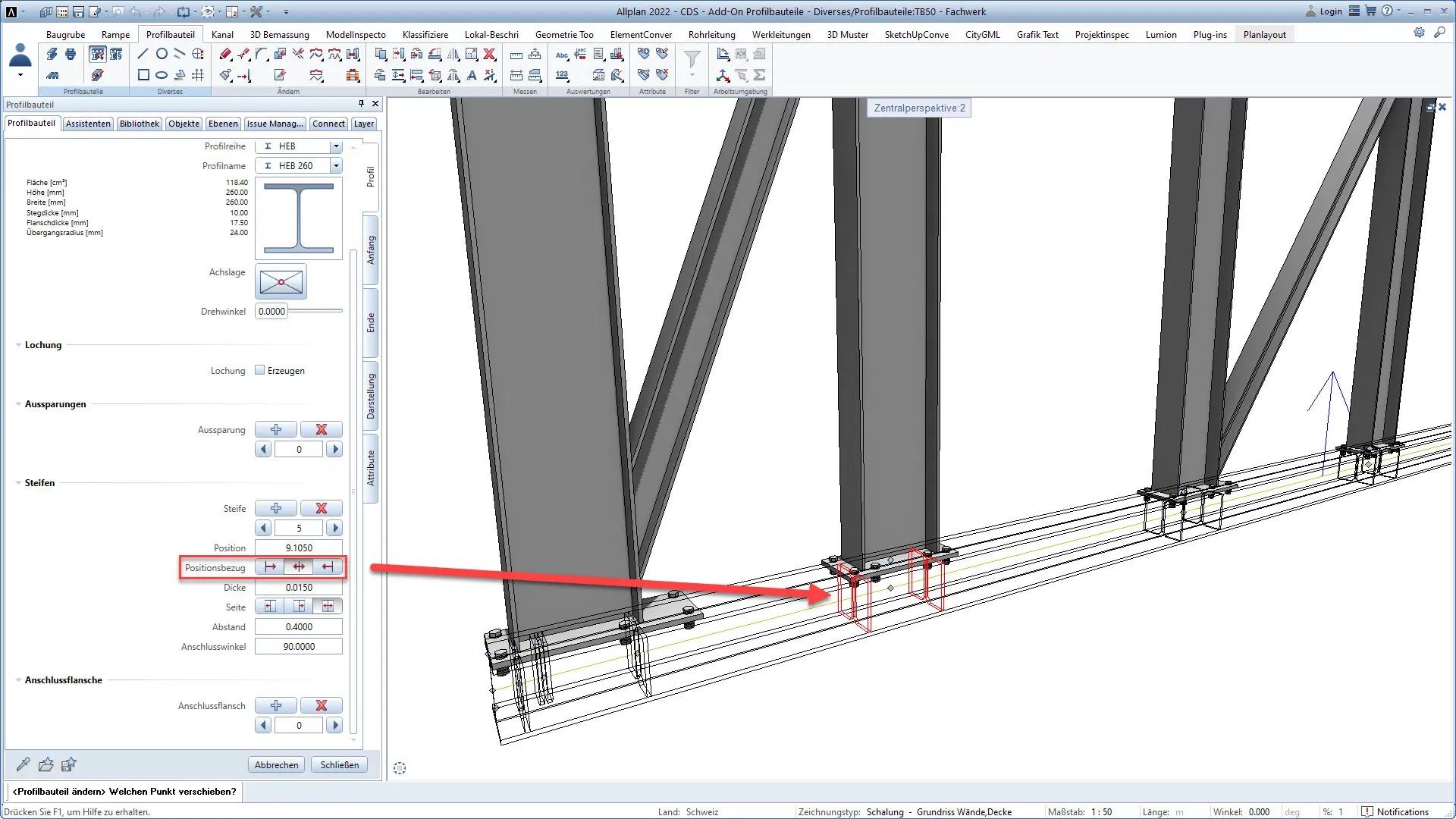

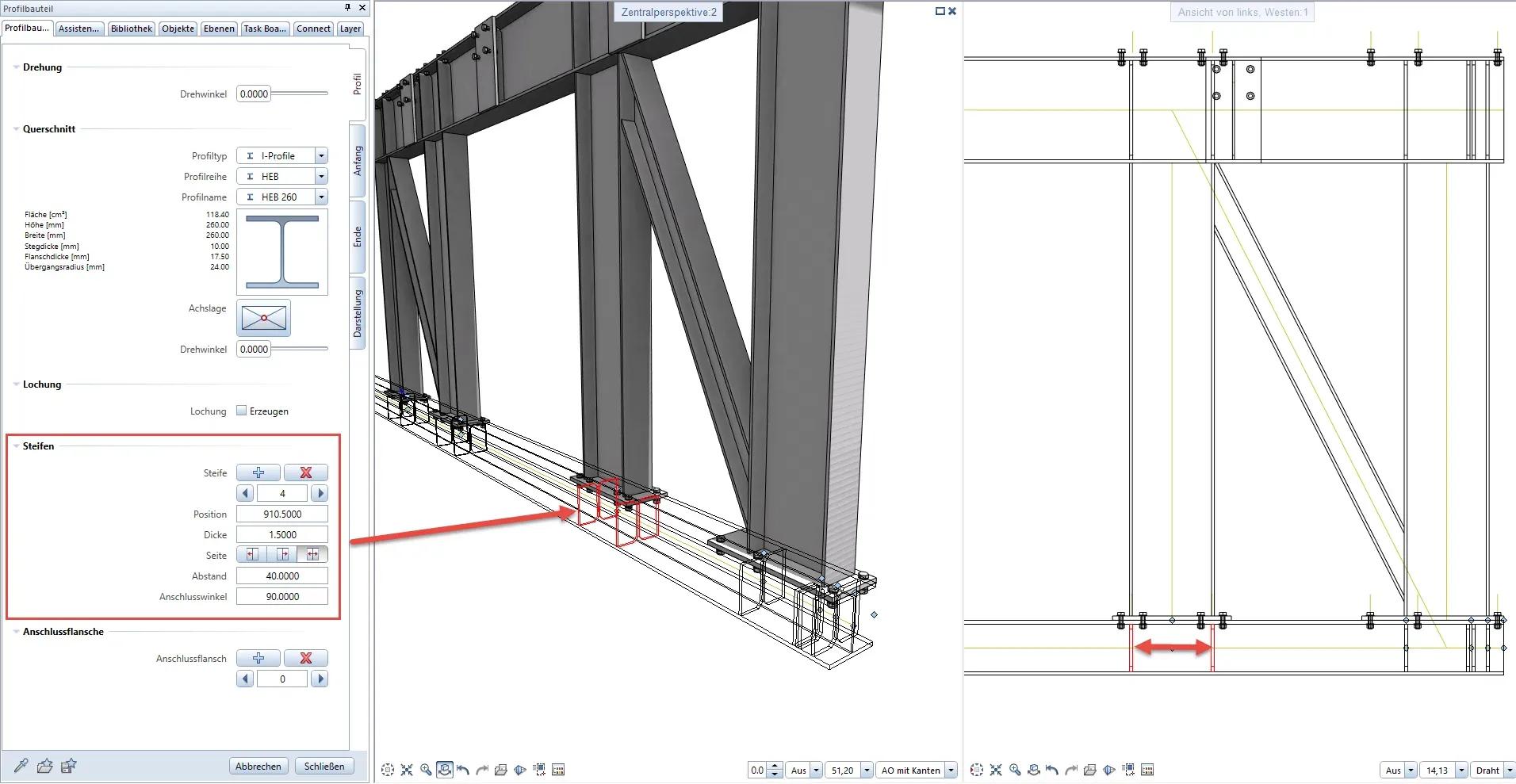

Sertleştiriciler ve Bağlantı Flanşları
Steifen und Anschlussflansche
Serbest İçi Boş Profiller
Freie Hohlprofile
Serbest Dikdörtgen ve Yuvarlak Profiller
Freie Rechteck und Rundprofile
Yeni Vida Başları, Ankrajlar ve Ahşap Vidalar
Neue Schraubenköpfe, Anker und Holzbauschrauben
Bağlantı İyileştirmeleri
Verbesserungen Anschlüsse
Ekleri Ayır
Anbauteile Trennen

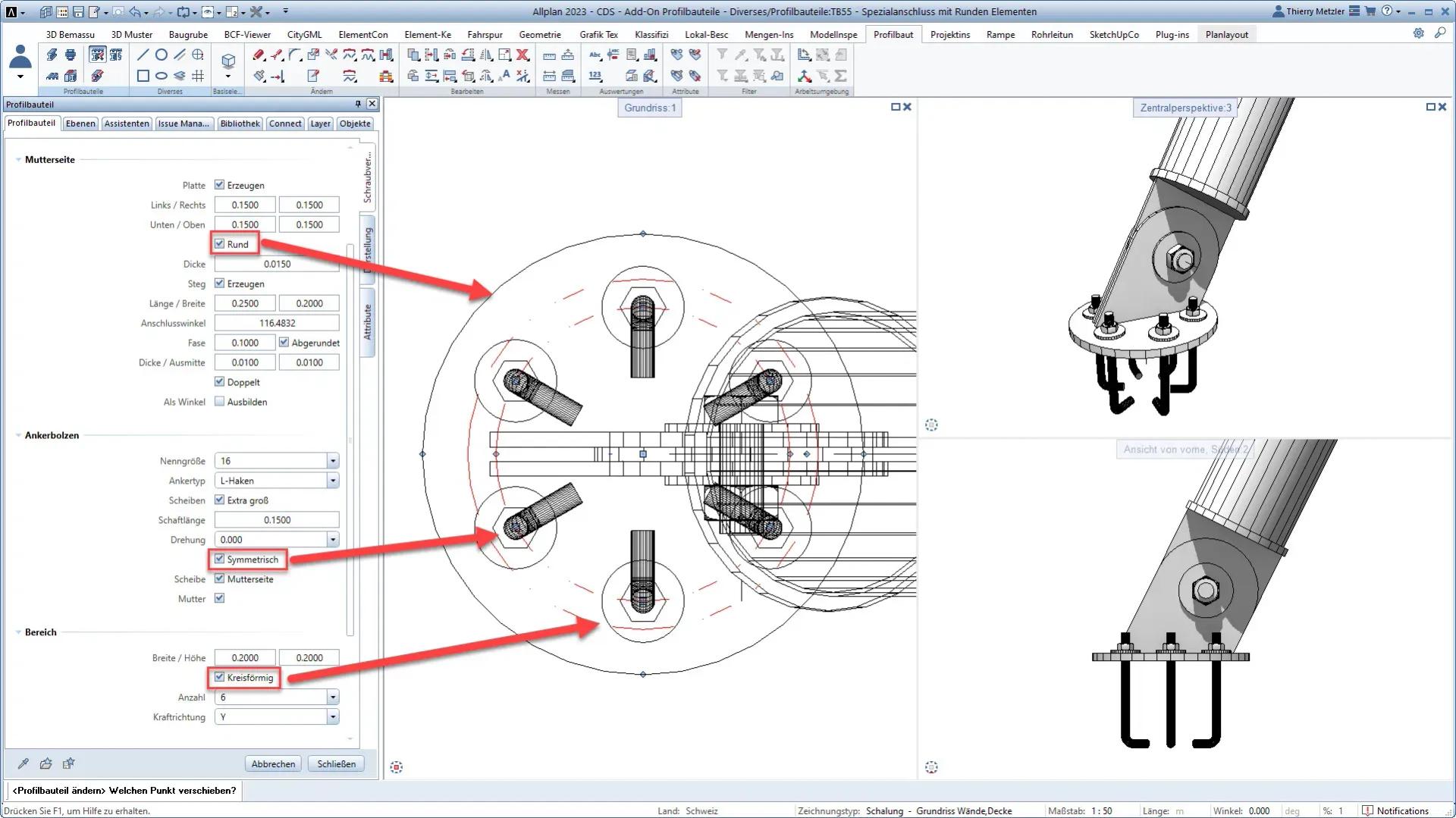

Yuvarlak ve Eliptik Plakalar
Runde und elliptische Platten
Yeni Özellik Paleti
Neue Attributpalette
Profil Bileşenlerine Dönüştür
In Profilbauteile konvertieren
Cubus Statik IFC İçe Aktarımı
Cubus Statik IFC Import
Galeri
Lisans ve Gereksinimler
Tek kullanıcı lisansı, mevcut Allplan lisansına bağlıdır.
Eklentiyi yükledikten sonra deneme sürümünü 14 gün ücretsiz olarak kullanabilirsiniz.
Sistem gereksinimleri: Allplan 2020 – 2024
Mevcut diller: Almanca, İngilizce
